一、产品介绍
1、产品简介:MHG系列全自动排气水过滤器为多功能系统部件,具有压差自动报警、气水分离及过滤功能。过滤器自洁能力好,不用经常清洗过滤网。对水系统中的氧化铁皮、老垢、污泥和空气等杂质进行有效地排除。该产品应用于工业冷却水系统、空调水系统、热交换水系统、生产生活热水供应系统、热水采暖锅炉水系统等。
2、工作原理
排气功能:
当冷却水、热水、冷冻水系统中的水进入全自动排气水过滤器时,体积扩大,流速急剧降低,水中气泡分离上升至聚气区,小气泡吸附在气水分离装置上,当形成大气泡上升至聚气区后通过自动排气阀排除。
过滤功能:
经过气水分离装置的水流随后到达全自动排气水过滤器的过滤单元,过滤单元采用筒状结构,过滤状态时,污垢被截留在滤网外侧,洁净的水通过滤网到达出水区流入水泵入口,由于水泵及水流的冲击下滤芯产生的振动,使得帖附在滤芯外侧残留污物迅速脱落,沉积在存污区中,实现滤芯表面的自洁。当存污区的过滤杂质不断沉积,一段时间后设备自动排污。
全自动排污:
控制系统发出指令,自动排污阀开启,在排污阀和进水口水流的冲击作用下,存污区所沉积的污垢迅速被排出过滤器,当达到设定排污时间后,排污阀关闭,过滤器重新进入工作状态。
二、产品型号及说明
该设备按进出水口径分,常规产品有3〞、4〞、5〞、6〞、8〞、10〞、12〞、14〞、16〞、18〞、20〞、24〞等12种规格,公称压力为PN=1.6MPa;对特殊规格的产品我公司可按要求定做。
三、产品主要技术参数
输入电源:AC220V/50Hz
工作压力:1.6MPa
介质温度:0~95℃
反洗时间:0~60S
污率:99%;排气率:99%
其他工作压力、过滤精度及规格尺寸可按用户要求制造
四、结构说明

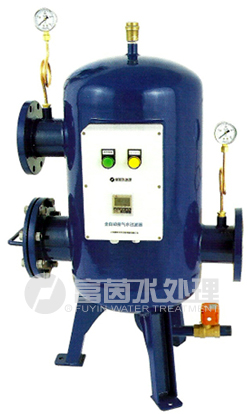

MHG系列全自动排气水过滤器主要由碳钢筒体、不锈钢滤网、排气装置及自动排污装置、电控箱组成。
|
